麓悦江城 | 任理想主义在巴山蜀水野蛮生长

2021-07-10 10:58:42 阅读:

西创系统 西创金属科技(江苏)有限公司 装配式钢系统幕墙集成供应该商 温馨提示:本文转自浙江 [中南幕墙设计研究院] 感谢支持

麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图1)

重庆是一个很有性格张力的城市,大山大水,层次丰富。人们构架桥梁,掘通隧道,让重庆这座城市在发展过程中呈现出强大生命力和不俗魄力。这种地理条件,既是对城市设计的挑战,也是成就作品的优质基底。

                                                                                            ——万华集团总裁  罗立平

麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图2)

绵密错落的山峰、层叠繁复的道路、长江与嘉陵江交织汇流,江湖气和着漫画感,不同元素跨次元碰撞融合造就了重庆“魔幻3D城市”的美名,强烈的线条与层次天赋,使“不可思议”与“天马行空”成为该项目的灵感关键词。

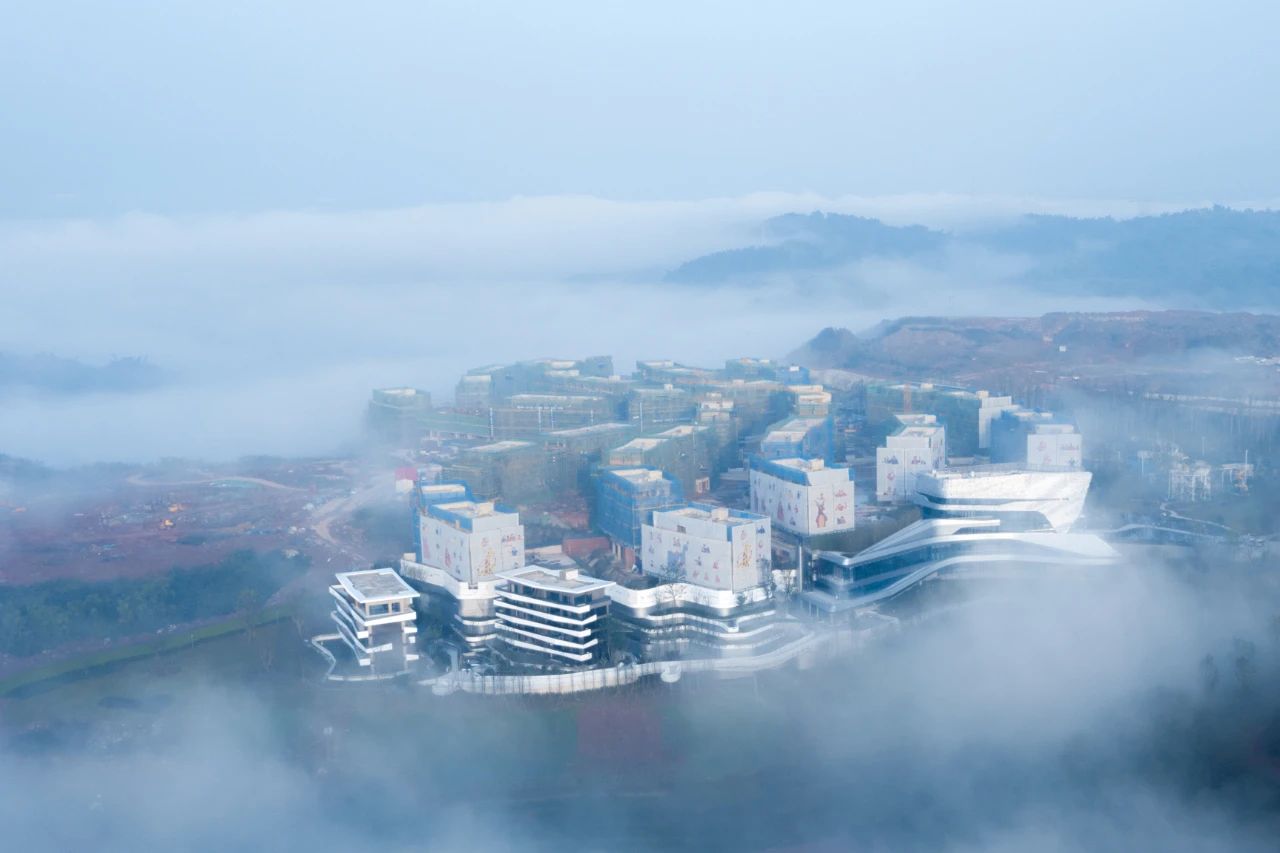

麓悦江城位于重庆两江新区,悦复大道清溪河大桥旁,悦来板块与水土复兴板块交界处,拥有“江山河岛”四重资源。面朝嘉陵江沿线,建筑面积138521.08㎡,坐拥1.8公里的亲江带,以优秀的自然景观为基底,打造约1.05极低容积率的低密度组团。

作为万华集团入渝的首个作品,与四大神盘之一麓湖生态城同根同源的它,可谓是“含着金汤匙”出生的望族之后,自消息公布的那一刻起便引发业内广泛关注。

麓悦江城城市会客厅以玻璃幕墙、铝板幕墙为主要形式,表现建筑体本身的通透明净之感,配以铝板鳞片幕墙传达其简约轻盈的先锋气质。以几何、抽象为主要表现形式,将平面、单曲面、筒状曲面、双曲面四大建筑手法灵活运用,形成错落变化的立面形体。大片弧形玻璃使整体外立面协调美观,极具观赏性。

盘踞东经106.5度 北纬29.5度神奇地带的它,宁静却不缄默,耀眼却不张扬,任魅力蔓延,现代朝气自由发散。

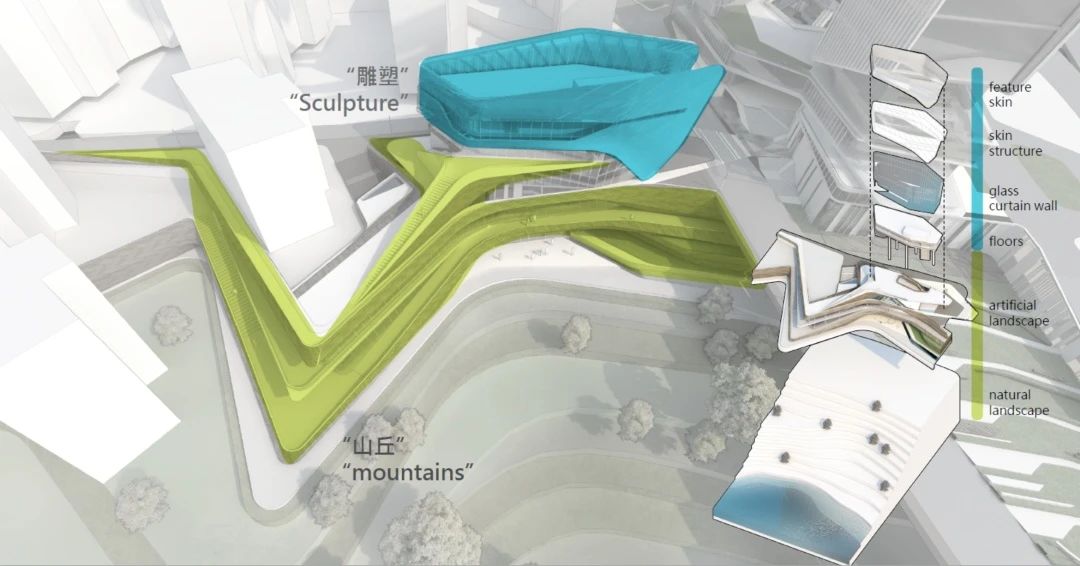

以缎带之形饰品之态与山丘为伍

蜿蜒盘旋的公路即是山丘的飘带,挺身而出的巨石便是山间的雕塑,我们所要建造的,是一反“大差不差”的粼粼缎带,柔顺明净;是更甚于雕塑本身的工艺饰品,点亮一方水土。

栖于山丘,异于山峰又契合山腹。

城市会客厅自开启概念性方案设计以来历时6个月,共计研究出 20 多个设计概念和方向,最终锁定建筑现有形态。

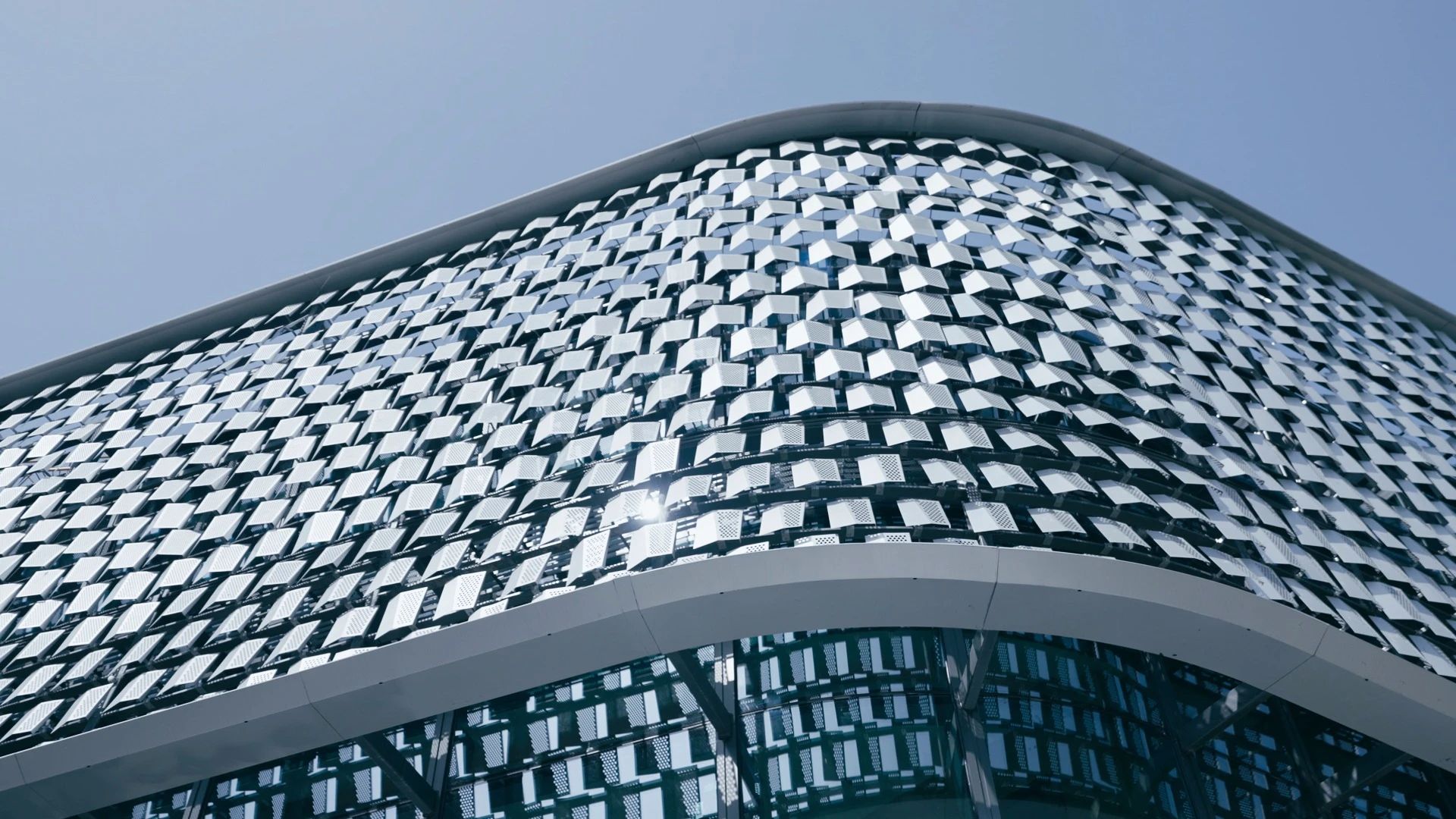

幕墙设计师们积极配合跟进方案调整情况,从最初的“风铃幕墙”形式,到升级版“鳞片幕墙”的选用,短短三个月时间里,幕墙图纸在“深化-修改-再深化-再修改”的状态中循环往复,力求通过不同角度组合的几何状鳞片铝单板外立面形成如微风轻拂绸缎般丝滑闪烁的灵动效果。

现实”遇见“理想主义”也需得礼让三分

由最初的一个人变成几个人,再发展成一群人一路追溯理想的旅途故事,听起来的确躲不过“老掉牙”的刻板印象,但如果这就是“创新精神”的最佳注释呢?“理想”的生根结果就是对理想主义者最大的嘉奖。

无论是麓系品牌独具一格的设计理念,还是中南幕墙“所见即所得”的自我要求,身负美好寄托的麓悦江城项目注定不能辜负“精密优质”的加冕。

大量的弧形线条激情演绎山城层峦的同时,联动建筑立面带来多样变化,让幕墙设计师们不得不倾注更多心思。

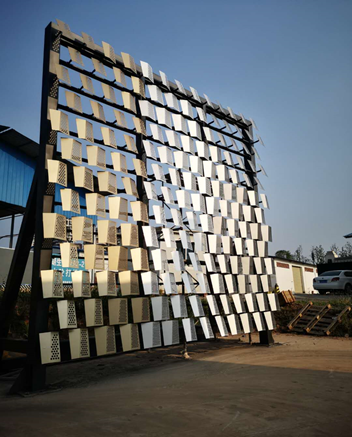

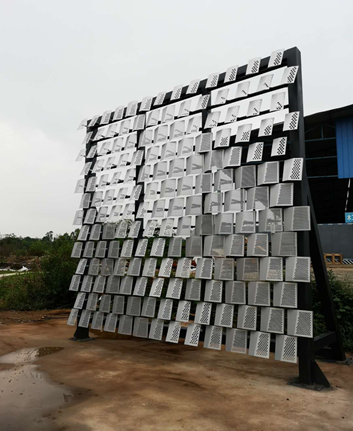

从最初的1mm铝单板鳞片厚度,到4mm再至最终2mm鳞片厚度的敲定,钢片横梁排列方式的调改,不锈钢连接件的定制,我们进行了多次实体打样测试,尽可能削减施工难度,在达到安全性能要求的同时确保完成面的高度平整,与设计方案相吻合。

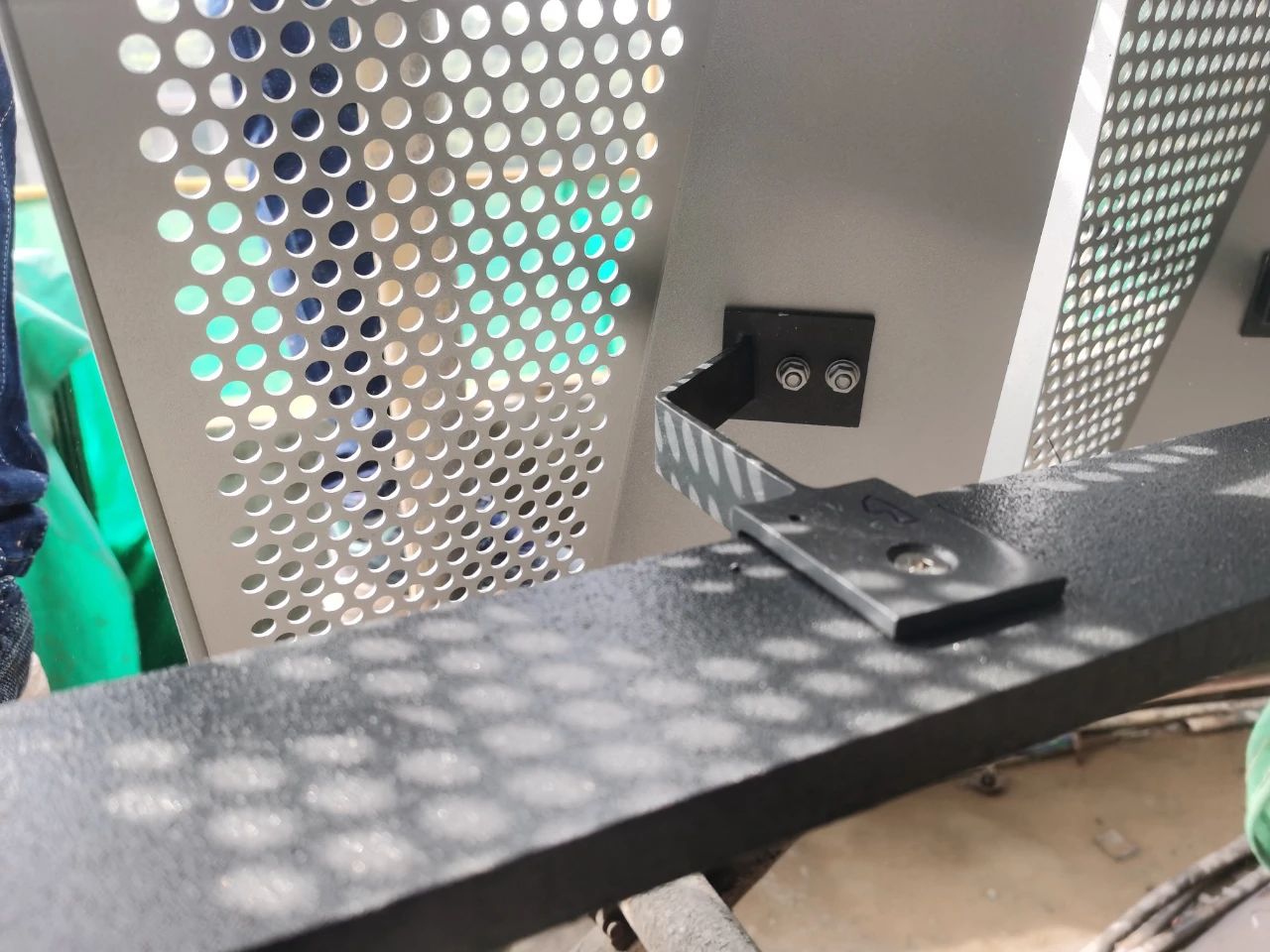

静态铝单板鳞片动态效果的呈现,得益于铝板折面宽窄、弯折度的大小、穿孔率的调整同安装角度的区别完美配合。摒弃焊接工艺后的6种不同规格、不同角度的铝单板鳞片与11种不同角度的304不锈钢连接件一一结合,BIM技术参与赋予每一组鳞片专有编号及特定安装点,在后期施工过程中,工人们根据安装布置图,将指定的铸件固定安装到指定的点位上,省去在现场进行角度调节这一步骤,大大提升了安装效率与准确率,保证最终效果在可控范围之内。

为了让铝合金鳞片在阳光下的变化更富层次感,经过9轮颜色复样,我们淘汰掉传统粉末喷涂和消光板工艺,选用较之复杂的氟碳漆工艺,对8527件铝单板鳞片表面进行了三涂两烤工艺处理,以增强鳞片在不同时段下随光影变化的灵敏度。

设计师们分别设计出矩形、圆形、钢片状的钢横梁进行比较计算,最终选定16mm厚钢板作为钢横梁,力求将加装过不锈钢连接件后的钢横梁对室内通透性的影响降至最低程度。

玻璃幕墙龙骨肩负外层鳞片幕墙的承重大任,依据幕墙设计计算规则,玻璃幕墙的龙骨将达到400mm*200mm的体量,考虑到内装效果,设计师们改用钢结构系统进行龙骨部分设计,将其尺寸降低为270mm*120mm,将传统螺栓节点连接模式更改为焊接式。

赤子初心穿行于孔洞之间。

麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图3)

情缘起于乍眼间,存续于细微之处的志同道合。彼时风动,此时心动。

设计师们没有自满于优化之后270*120mm的玻璃幕墙龙骨,采用1.5mm不锈钢对幕墙龙骨进行了重新包封及氟碳漆改色处理,进一步弱化其对室内效果的影响。

入口左侧景观面采用16.8m半隐框玻璃幕墙作为外围护结构,从高透到中透,经过三轮颜色复样之后终于达到了令设计师们满意的采光与通透效果。

雨蓬部分选用3mm喷砂不锈钢板材质,其中双曲板16张,单曲板28张,异形板材占比总板数的1/3。为了不让主入口处的雨蓬拉杆破坏立面整洁效果,设计师提出将悬挑6m的雨蓬钢结构与玻璃幕墙龙骨进行一体化处理的设计方案,达成方案最佳效果呈现。

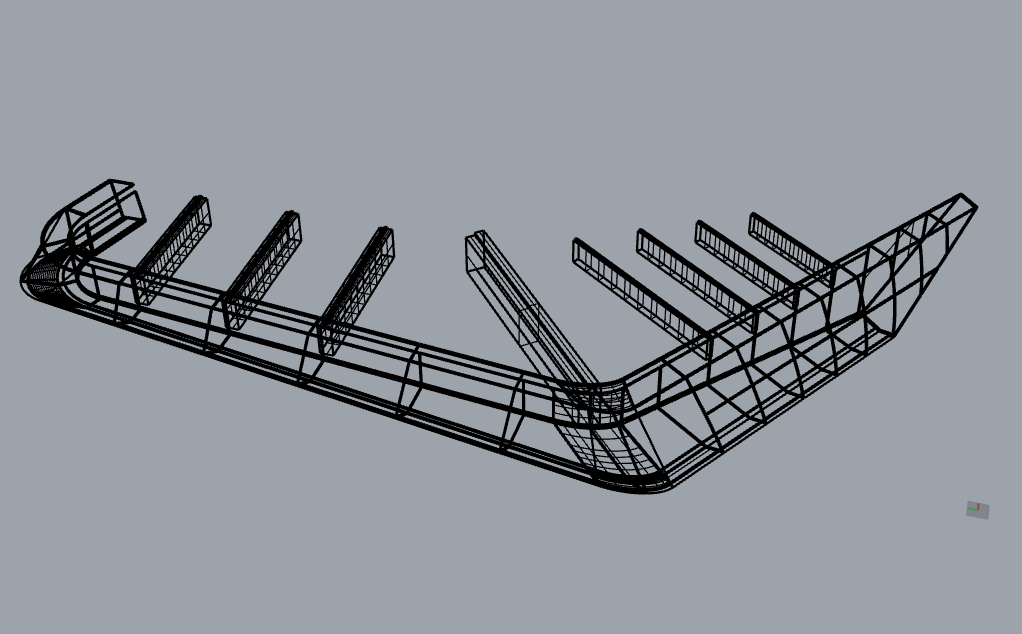

设计师们放弃了“折线成弧”的简单铝板安装方案,苛求铝板表现出极致缎带感,经过对分格的反复考量和弧度尺寸的高精度计算,采用1:1放样建模的方式进行铝板制作,极大程度还原建筑模型效果。787张铝单板中,异形板数量达到总数的20%。

考虑到长期日晒风吹所带来的立面挂污问题,设计师在铝板拼接缝位置增加了滴水线设计,减少阴面铝板流挂,大大提高立面抗污性。

在滴水线设计过程中巧妙设置泛光灯槽,满足泛光照明与幕墙一体化需求。

立面整体采用改良版“呼吸式幕墙”双层表皮系统,为表皮间空气流动提供畅通路径,满足夏季遮阳庇荫需要,将原生环保的设计理念植入其中。

麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图4)

棱角”的意思是不做未来的旁观者

从概率上来说,大部分人最终仍会是普普通通,但是没到那一刻,可能性这种东西谁也说不准。可以确定的是,“我们不能呼风唤雨”这一题干,和“与世有争”的解题思路,及“自成气候”的答案并不相驳。

对“空间”的设计正在向着对“生活方式”的设计渗透——E37项目洋房部分正是对此无需多言的有力诠释。

横向铝板折线与纵向格栅线条相互响应, 上扬与落降、倾斜与平整、收放与进退,似是山丘河谷中的呢喃细语,将一方故事娓娓阐述。

个性”来自于并非排他的开放与包容。

一马平川、整齐对称”的常用手法在魔幻城市版图上稍显逊色,双面不对称阳台设计更能倾其魅力。阳台作为室内外交接的过渡空间,阳光星辰、鸟语花香、朝露晚霞皆由此涌入,唤起居住者对自然的憧憬,构建出亲密生态关系和宜人景观尺度,心情与视野景象交织,生活由此更加生动有趣。

人云亦云是最省力的思考方式。

在铝板分格尺寸的选定问题上的兜兜转转成就了直线、棱角、不规则、不对称带来的视觉冲击,“因层制宜”“因型制宜”成为最佳解决方案,单栋与双栋、不同楼层、不同位置各有一套,毕竟“生而不同就要敢于不同”是我们的共同追求。

                                    麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图5)麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图6)


今天的生活绝对不是对昨天的冷漠抄袭。

铝板与玻璃达成共识,一虚一实相得益彰,边界时而叫嚣时而隐匿,丰盈的不止眼前所见。灵魂的契合与共鸣在悄无声息中滋长。

听说,长期主义者都和“偏执狂”撇不清关系

用未来长期的不确定性,对抗当下的短期诱惑,若是少了“专注”和“缜密”的参与,胜算未免太过渺茫。

虽不是平衡对称,甚至有些规律难寻,但眼前的光洁平滑还是让“强迫症患者”大呼舒适。看似简易随性的背后,是一群“偏执狂”们心思细腻斤斤计较的结果。

洋房立面效果由莫兰迪色系协调近人关系,精确到小数点后三位数区别的米白、浅咖和深咖三兄弟其乐融融,让山间的朝阳更加和煦,削弱暮霭山雾的冷清。

三涂两烤氟碳漆静电喷涂工艺帮助锁定铝合金型材型状和表面色泽,最大程度迎合耐候性能与视觉需求。

明确想用超越常规品质的不可替代性迎接更为广阔的前景,遂执着钻研于细节之中的细节,以护航匠心的落地轨道。

304不锈钢立柱自觉执行240目竖向拉丝任务,光泽质感不言而喻,180目不锈钢立柱与“无欲求”选手的落选成为意料之中。

设计师们用专业口诀点兵点将之后,6+12A+6钢化中空Low-e玻璃、8+12A+8钢化中空LOW-E玻璃和10+12A+10超白双钢化Low-e中空玻璃也难得清闲,被分配到栏板岗位的玻璃还须得经过镀膜洗礼,为整体颜值致力加码。

立面板转吊顶、阳台、雨棚及屋面铝板均有铝合金滴水线认真守卫的身影,无惧雨季积水挂污风险。

麓悦江城 | 任理想主义在巴山蜀水野蛮生长(图7)

 铝板吊顶泄水孔 鹰嘴

8*16mm椭圆形泄水孔,距边50mm,便于雨水自然流出,防止铝板内部积水

未雨绸缪也是长期主义者的常见属性。

结构梁之外加装阳台栏板,反坎和龙骨之间设置1.0mm厚通长铁皮密封,升级防水效果。

屋顶

展翼式屋顶自带“御风飞行”BGM,借深灰色型材凹槽营造起悬浮氛围。

彩蛋”带来的澎湃感同“正片”势均力敌

E37城市会客厅航拍

(视频拍摄与制作:万华 唐佳)

催促我们不断向前的

源于喜新厌旧的天性

也源于一双眺望未来的双眼

探索之路上我们永远是倔执的旅人

不懈寻觅隐藏在群山后的星星

我们将日夜所思拓于砖瓦

化格物匠心为稳健步伐

日夜兼程  试错迭代

前路荆棘尽收眼底

不正是借了“理想主义”的光

你说“千城一面”

我只应

负芒披苇  大刀阔斧

待远山夕照星垂野阔

听闻满堂彩



项目名称丨麓悦江城

项目时间丨2020

建筑面积丨138521.08㎡

基地位置丨两江新区,重庆,中国

建筑摄影 | 存在建筑  形在摄影
业主单位丨成都万华投资集团有限公司

                 重庆两江新区置业发展有限公司

            重庆两江新区新溪置业发展有限公司

方案设计丨10+Design(城市会客厅)

                  5+Design  (洋房)

建筑设计丨重庆长厦安基建筑设计有限公司

施工单位 | 成都市聪兴建设工程有限公司

(幕墙)

幕墙设计丨浙江中南幕墙设计院

(顾问)

方案所/设计六所/钢结构二所
