西创金属科技(江苏)有限公司


新闻动态

News&Dynamic

建筑五金、幕墙行业资讯动态

【十年铸剑-防腐篇】西创系统精致钢CPC石墨烯锌纳米涂层防腐新技术

2021-10-26 07:10:58 阅读:

CPC(Cathodic protection coating technology)阴极保护涂膜剂技术,以锌粉为填料,以石墨烯为添加剂,以环氧树脂为粘结剂,表面具有导电性的轻质纳米防腐涂料。


目标市场:

传统的钢结构重防腐涂层体系的耐久性寿命通常为20年左右,已经到了发展的瓶颈。石墨烯长寿命高耐候防护涂层材料能将涂层耐久性提高到30年乃至50年,适用于电厂、污水厂、交通、 市政、油田、化工厂、油罐、网架等钢结构的长效防腐涂装,尤其适合海洋环境下的长效防腐, 如海洋工程和船舶涂装。

石墨烯超耐久防护涂层体系:

881-XC/FZ-2C +881-ZC01/881-Z01 +881-Y11(C型)/(C02型)

腐蚀环境等级:

C1〜C5、CX腐蚀环境(ISO12944-2:2017)

防护寿命:

用于钢结构防腐达到30年以上,甚至50年的使用寿命。

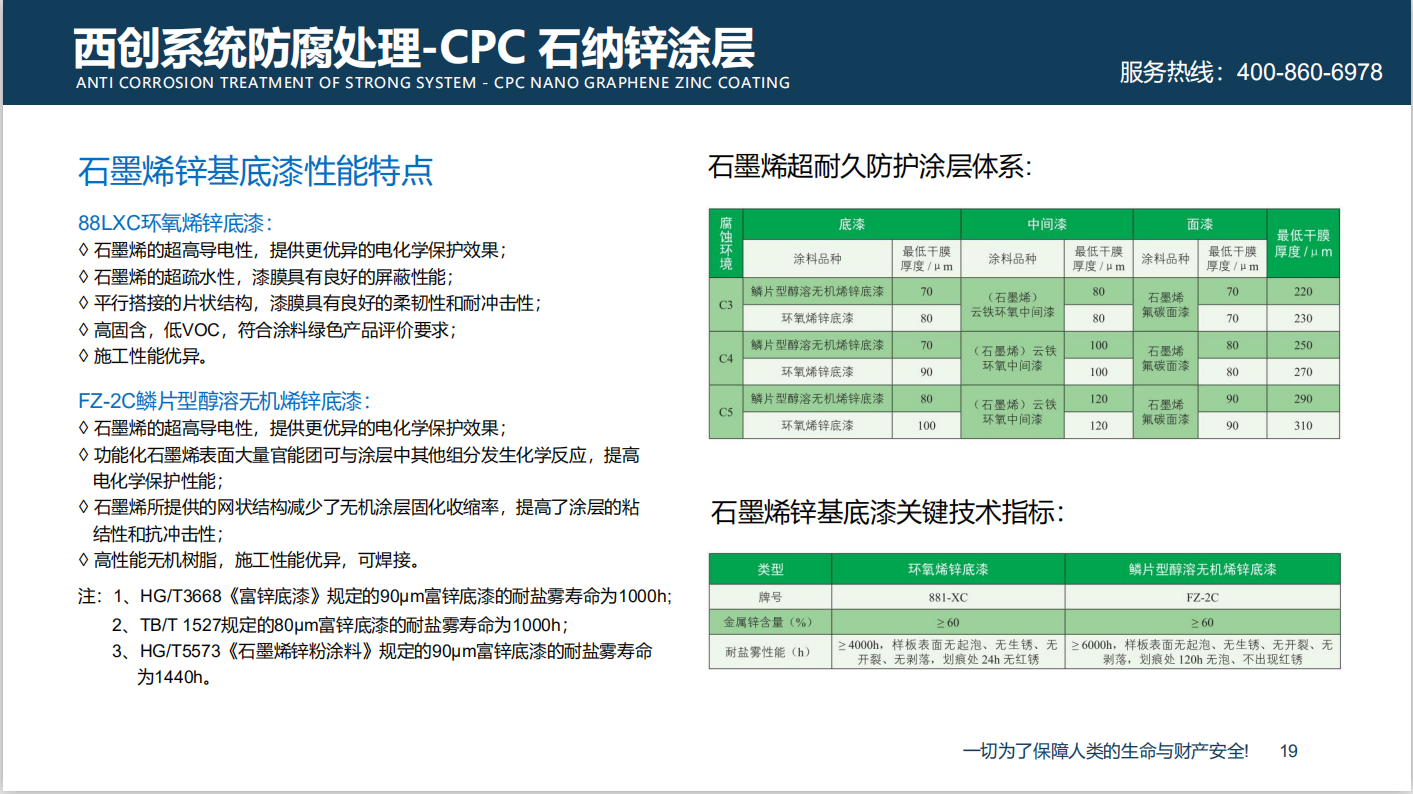

石墨烯超耐久防护涂层体系/石墨烯锌基底漆关键技术指标:

【十年铸剑-防腐篇】西创系统精致钢CPC石墨烯锌纳米涂层防腐新技术(图1)


石墨烯锌基底漆性能特点:

88LXC环氧烯锌底漆:

◊ 石墨烯的超高导电性,提供更优异的电化学保护效果;

◊ 石墨烯的超疏水性,漆膜具有良好的屏蔽性能;

◊ 平行搭接的片状结构,漆膜具有良好的柔韧性和耐冲击性;

◊ 高固含,低VOC,符合涂料绿色产品评价要求;

◊ 施工性能优异。


FZ-2C鳞片型醇溶无机烯锌底漆:

◊ 石墨烯的超高导电性,提供更优异的电化学保护效果;

◊ 功能化石墨烯表面大量官能团可与涂层中其他组分发生化学反应,提高电化学保护性能;

◊ 石墨烯所提供的网状结构减少了无机涂层固化收缩率,提高了涂层的粘结性和抗冲击性;

◊ 高性能无机树脂,施工性能优异,可焊接。


注:

1、HG/T3668《富锌底漆》规定的90μm富锌底漆的耐盐雾寿命为1000h;

2、TB/T 1527规定的80μm富锌底漆的耐盐雾寿命为1000h;

3、HG/T5573《石墨烯锌粉涂料》规定的90μm富锌底漆的耐盐雾寿命为1440h。

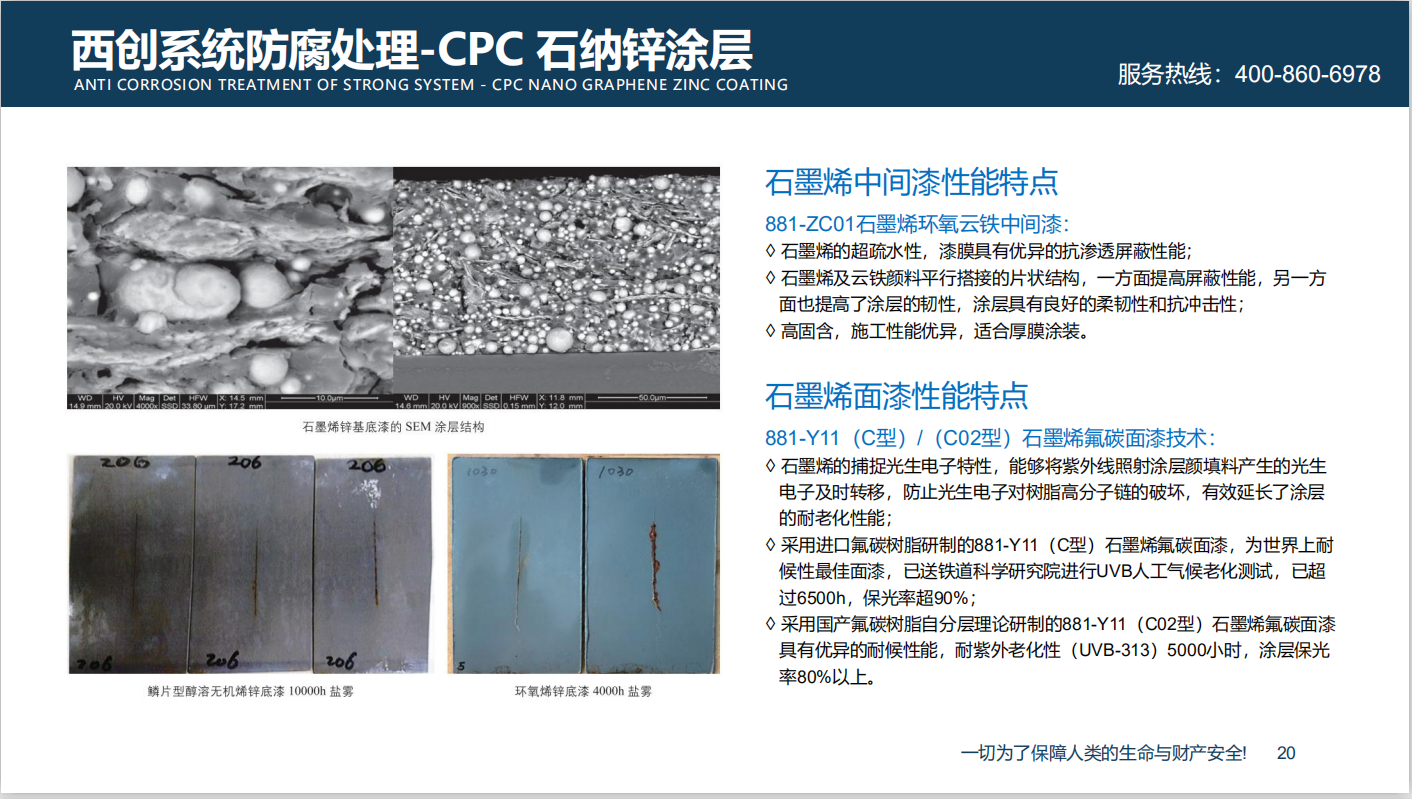

石墨烯中间漆性能特点:

881-ZC01石墨烯环氧云铁中间漆:

◊ 石墨烯的超疏水性,漆膜具有优异的抗渗透屏蔽性能;

◊ 石墨烯及云铁颜料平行搭接的片状结构,一方面提高屏蔽性能,另一方面也提高了涂层的韧性,涂层具有良好的柔韧性和抗冲击性;

◊ 高固含,施工性能优异,适合厚膜涂装。

【十年铸剑-防腐篇】西创系统精致钢CPC石墨烯锌纳米涂层防腐新技术(图2)


石墨烯面漆性能特点:

881-Y11(C型)/(C02型)石墨烯氟碳面漆技术:

◊ 石墨烯的捕捉光生电子特性,能够将紫外线照射涂层颜填料产生的光生电子及时转移,防止光生电子对树脂高分子链的破坏,有效延长了涂层的耐老化性能;

◊ 采用进口氟碳树脂研制的881-Y11(C型)石墨烯氟碳面漆,为世界上耐候性最佳面漆,已送铁道科学研究院进行UVB人工气候老化测试,已超过6500h,保光率超90%;

◊ 采用国产氟碳树脂自分层理论研制的881-Y11(C02型)石墨烯氟碳面漆具有优异的耐候性能,耐紫外老化性(UVB-313)5000小时,涂层保光率80%以上。


石墨烯氟碳面漆关键技术指标

881-Y11 (C 型):

耐人工加速老化性 (UVB):6000h,漆膜无明显变色、无粉化、无开裂、 无起泡、无生锈、无剥落,白色与浅色漆保光率≥90%,其他色漆保光率≥80%。

881-Y11 (C02 型):

耐人工加速老化性 (UVB):5000h,漆膜无明显变色、无粉化、无开裂、 无起泡、无生锈、无剥落,白色与浅色漆保光率≥80%,其他色漆保光率≥70%。


随便看看
