材料特性 | 焊接漫画图解,干货也浪漫!

2022-03-01 08:21:18 阅读:

材料特性 | 焊接漫画图解,干货也浪漫!(图1)

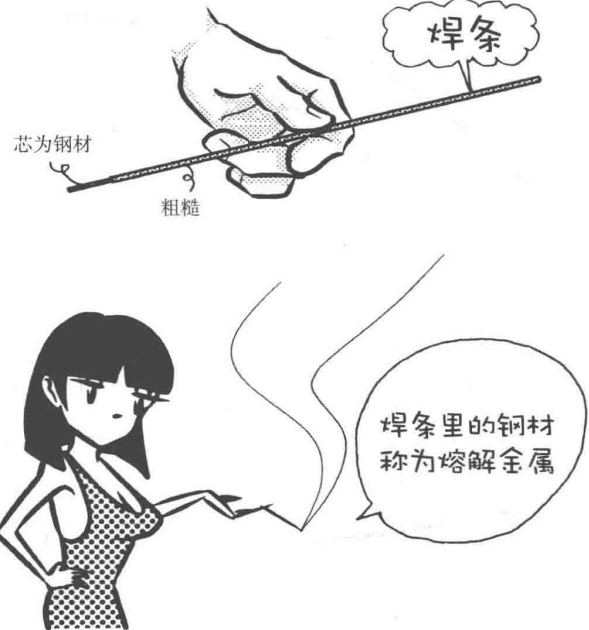

1.焊条是利用热量可以溶解的金属条

材料特性 | 焊接漫画图解,干货也浪漫!(图1)


2.焊条的闪光是在焊条和母材之间产生。

材料特性 | 焊接漫画图解,干货也浪漫!(图2)

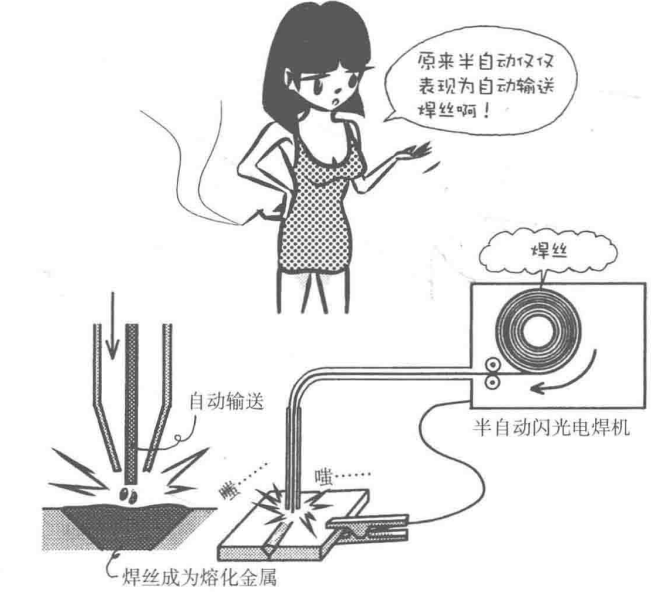

3.半自动焊接是指:自动的输出焊丝,手工的焊接。

材料特性 | 焊接漫画图解,干货也浪漫!(图3)

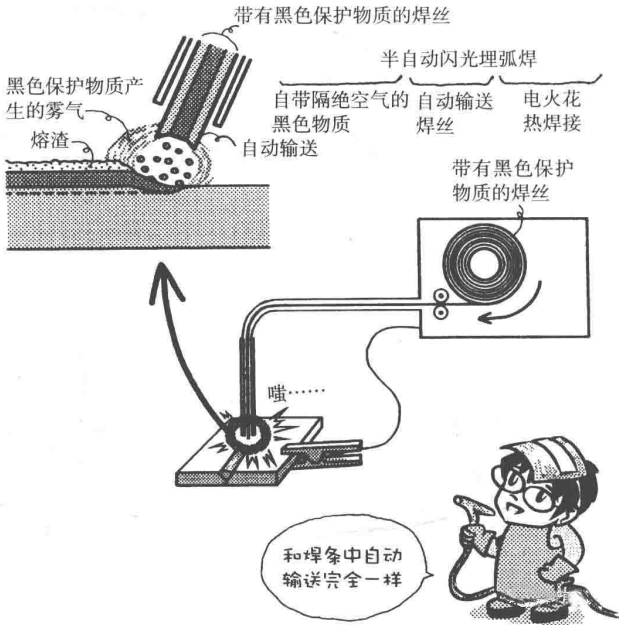

4.半自动(闪光)埋弧焊是指:自动的输出焊丝,手工的焊接。

材料特性 | 焊接漫画图解,干货也浪漫!(图4)


5.全自动(闪光)埋弧焊是指:在工厂使用的向下型自动埋弧焊接。如焊接型H型钢的制作。

材料特性 | 焊接漫画图解,干货也浪漫!(图5)

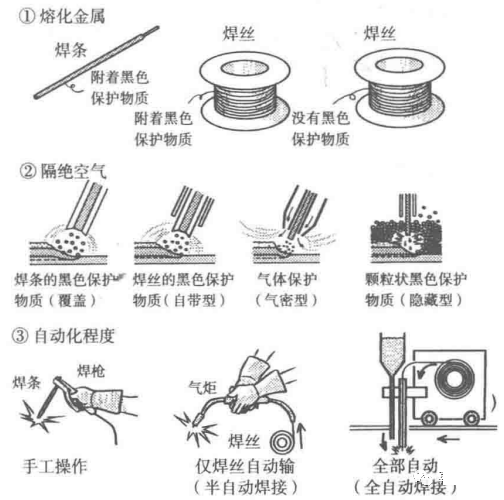

6.汇总下各种焊接知识和称谓。

材料特性 | 焊接漫画图解,干货也浪漫!(图6)

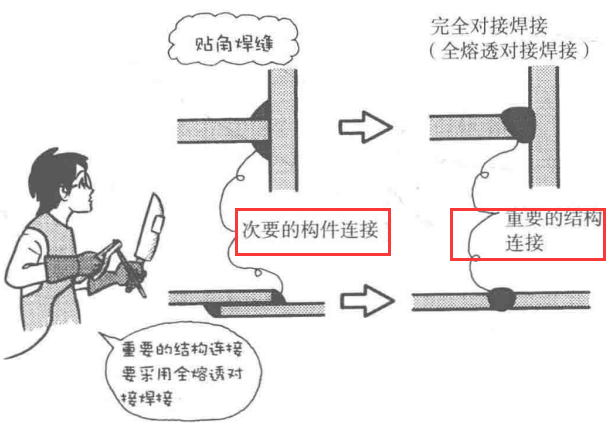

7.全熔透对接焊接(完全对接焊接/坡口对接焊接):在两个连接件的对接处做坡口,实现完整连接的焊接。

材料特性 | 焊接漫画图解,干货也浪漫!(图7)

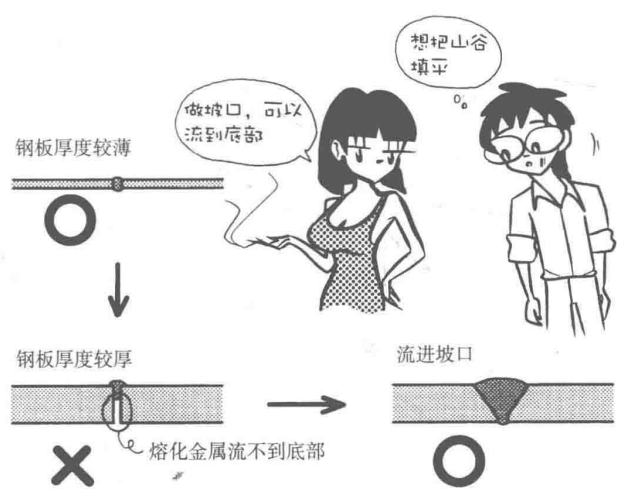

8.全熔透对接焊接(完全对接焊接/坡口对接焊接)做坡口的原因是:避免钢板较厚时,电火花热不能抵达钢板底部,不能很好的与底部钢板熔合。

材料特性 | 焊接漫画图解,干货也浪漫!(图8)

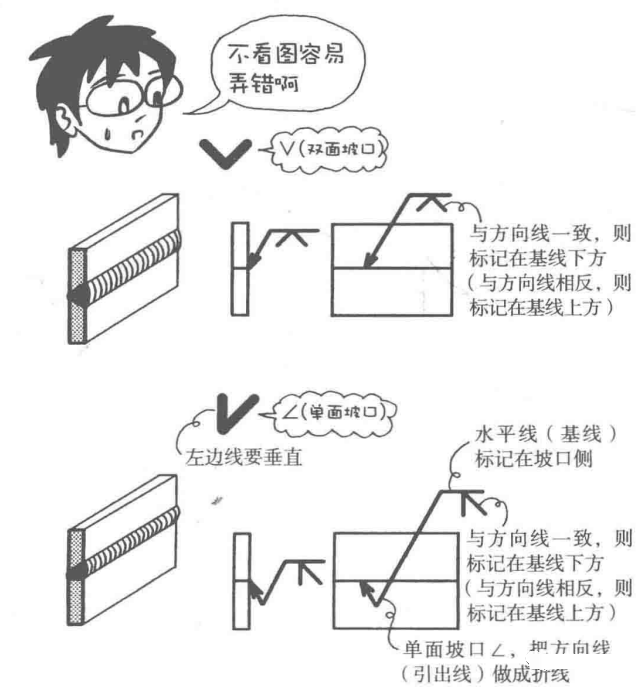

9.图纸中表达双面坡口和单面坡口。

材料特性 | 焊接漫画图解,干货也浪漫!(图9)



10.贴角焊缝是指在垂直连接母材时,熔化金属在连接板呈三角形截面的焊接。

材料特性 | 焊接漫画图解,干货也浪漫!(图10)

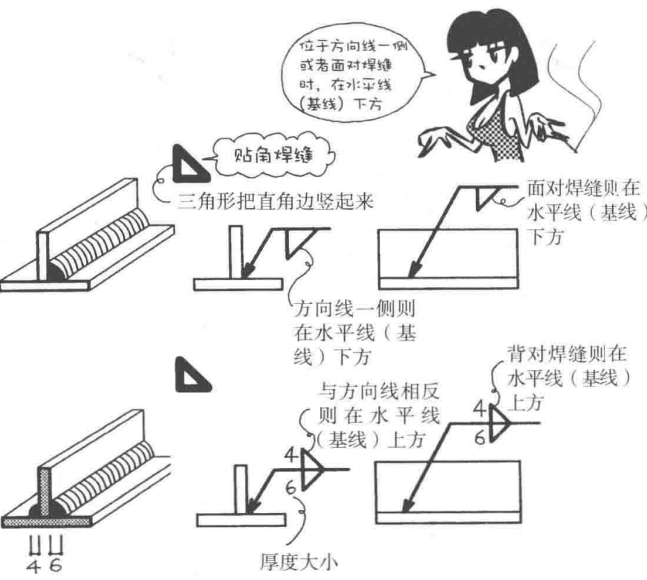

11.图纸中表达角焊缝

材料特性 | 焊接漫画图解,干货也浪漫!(图11)

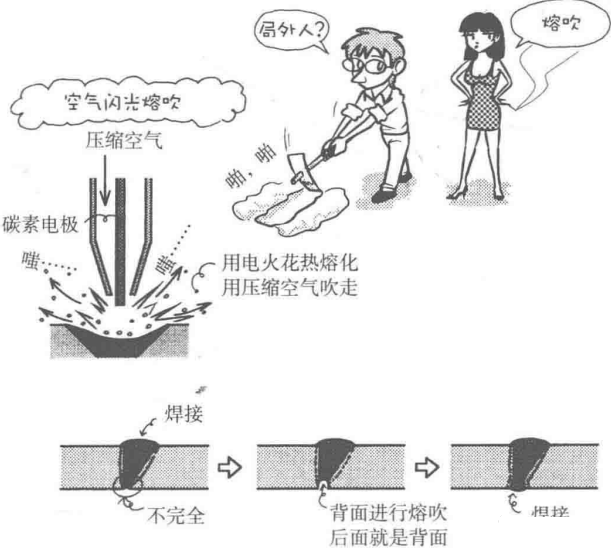

12.发现焊接有瑕疵时,可以进行熔吹后,再进行焊接。

材料特性 | 焊接漫画图解,干货也浪漫!(图12)

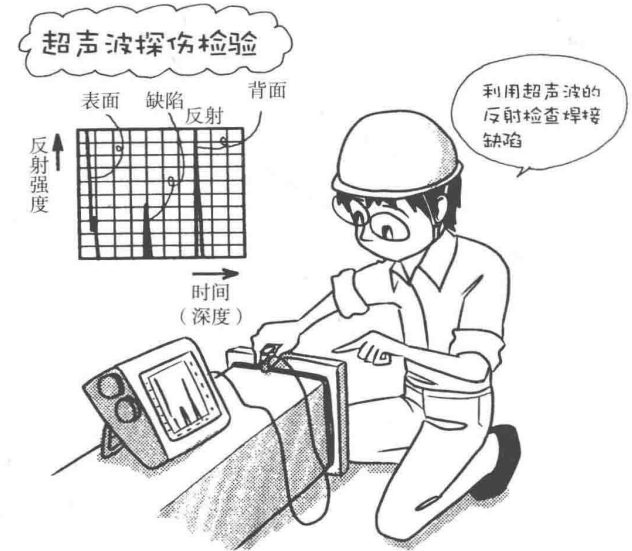

13.想发现焊接缺陷可以进行超声波探伤检验,使用超声波通过焊接部位,存在不均质的地方,光线会反射并在显示屏上显示。


材料特性 | 焊接漫画图解,干货也浪漫!(图13)


西创系统致力于装配式精制钢系统幕墙,材料的研发、生产及销售,完美迎合当前幕墙行业大通透、大跨度、更纤细的发展理念,为建筑幕墙提供一站式解决方案!公司现已拥有精制直角钢型材生产设备、生产工艺、产品外观等相关专利40余项!西创系统将“一切为了保障人类的生命与财产安全”作为企业使命和追求,进一步改善人类居住环境。
