西创系统-精制钢型材的立柱、横梁连接方式有哪些?

2023-06-20 09:30:19 阅读:

精制钢型材作为幕墙支撑体系型材,其亮点在于装配式设计的安装方式。那么除了装配式连接方式,精制钢型材连接方式还有哪些呢?装配式连接方式又有哪些呢?以下结合西创系统节点优化经验,了解下比较常见的几种精制钢型材横梁立柱连接方式。1.jpg

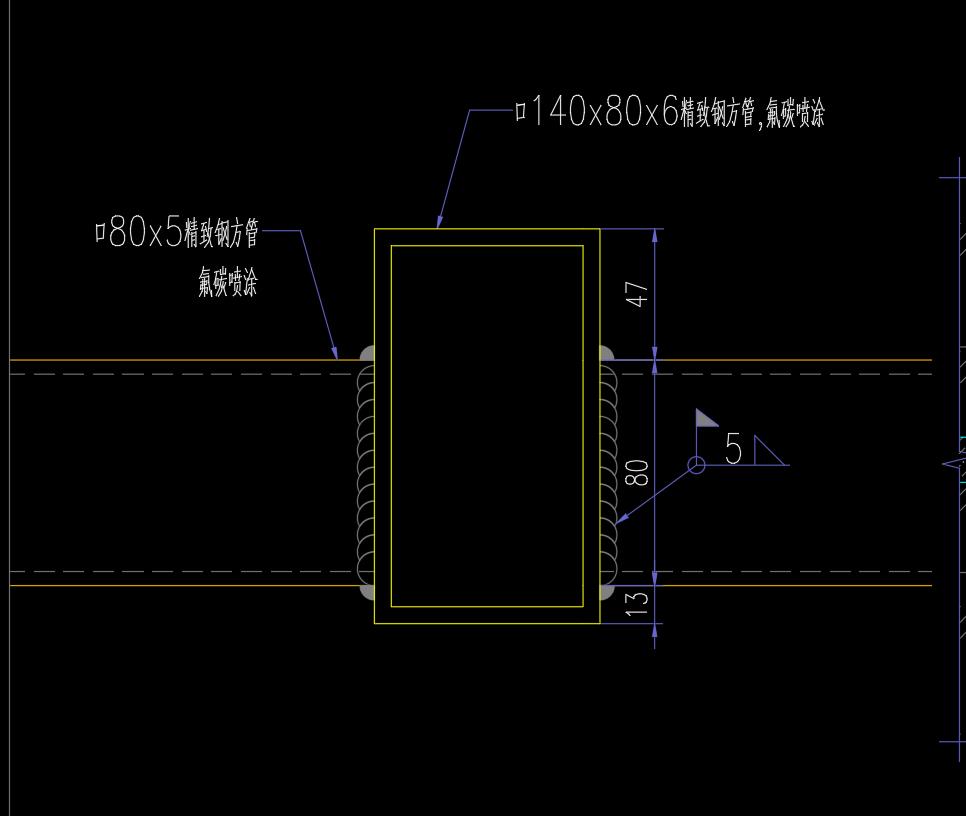

对于传统钢型材连接方式,最常见的是焊接。精制钢型材也是钢型材范畴,也可以采用焊接方式。此种方式连接优势在于施工难度小,能够快捷安装。但是弊端也显而易见,型材焊接变形无法避免,且容易造成型材表面油漆破坏,采取后期修补的话,难度大,且容易造成型材表面油漆色差。

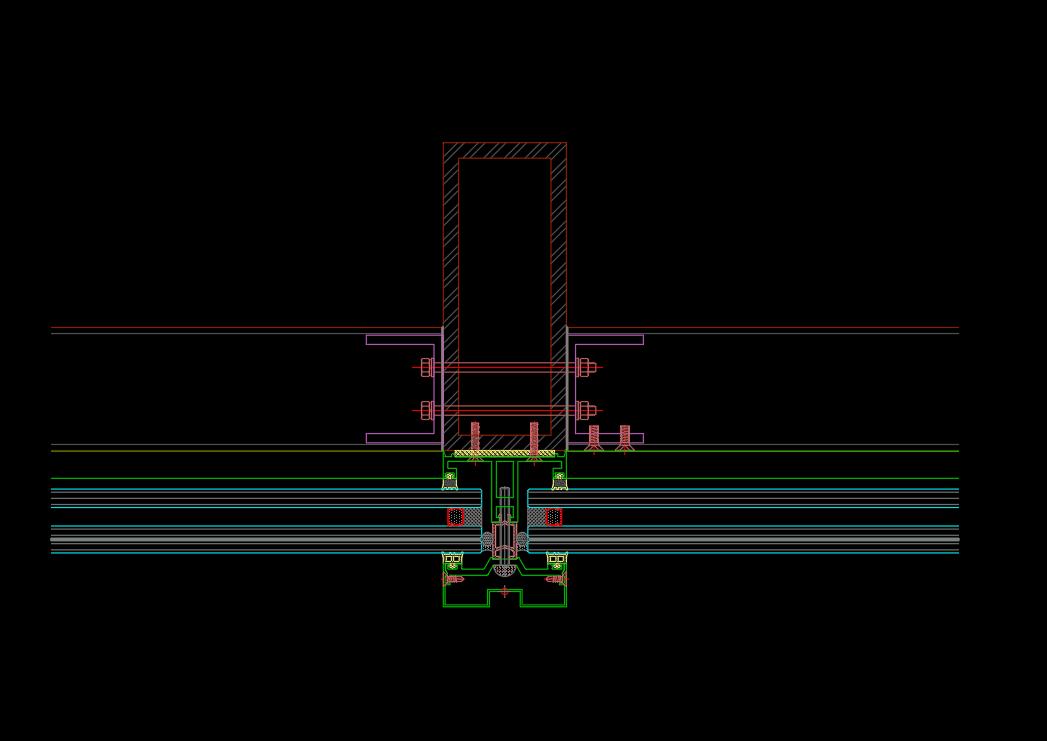

还有一种不常见的传统连接方式,就是插芯套接方式。这种安装方式是将横梁插芯固定在立柱上,再将横梁套进。此种方式源于铝型材的安装方式,由于铝型材有后置横梁扣盖,无需考虑立柱横梁安装顺序。精制钢型材采用此种方式,需要考虑立柱横梁安装顺序,基本上是安装一支立柱,在安装横梁,再安装另一支立柱,用以固定横梁。此种方式只适用于小面积安装工程,或是窗间墙类型的幕墙。6.jpg

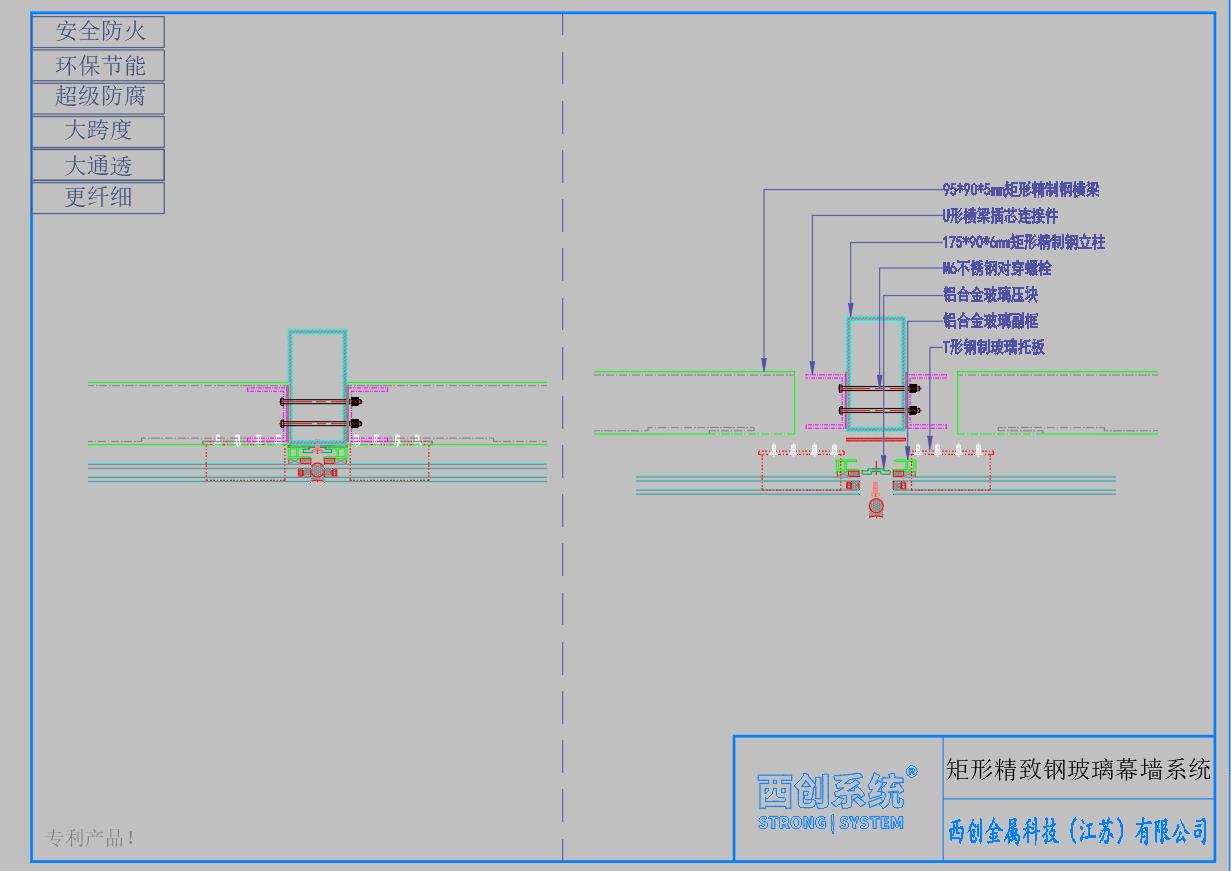

对于装配式连接方式,主要分为两种,一种是对穿螺接方式,一种是销钉连接方式。对穿螺接方式主要是先安装横梁连接件,使用不锈钢对穿螺栓,将立柱与横梁连接件固定在一起,通过横梁预留的豁口,将横梁安装就位后,通过横梁锁板将横梁限位、固定。此种方式特点在于安装方式简单,效率高,是现在精制钢幕墙很常见的安装方式。

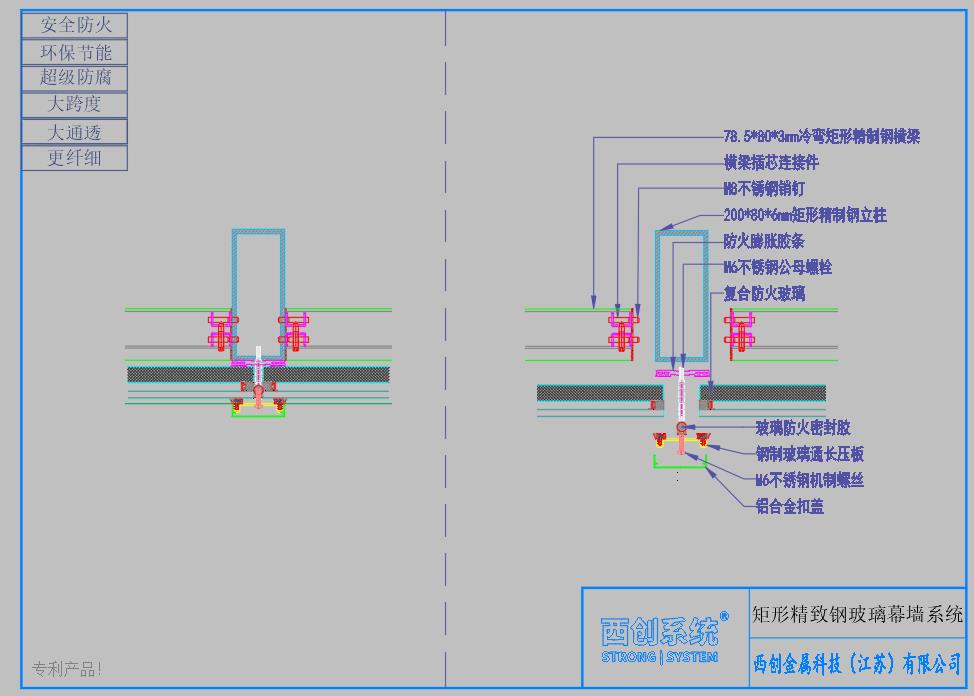

装配式的另一种安装方式-销钉连接方式,源于铝型材的弹簧销安装方式。与铝型材的性质不同,精制钢型材是通过钢板焊接方式精加工而成,不能够像铝型材那样进行开模挤压而成,所以精制钢型材无弹簧销钉孔道,只能使用不锈钢销钉进行连接。安装方式是将横梁连接件与横梁固定,然后通过横梁预留的滑动槽口,将连接件上的不锈钢销钉滑进立柱的销钉孔,在进行螺丝限位、固定。8.jpg

以上就是精制钢型材的横梁立柱连接方式,还有多种安装连接方式,就不一一列举了。如果你有什么更好的安装方式,请联系我们。

文章素材部分来源于网络,侵权请联系删除。
