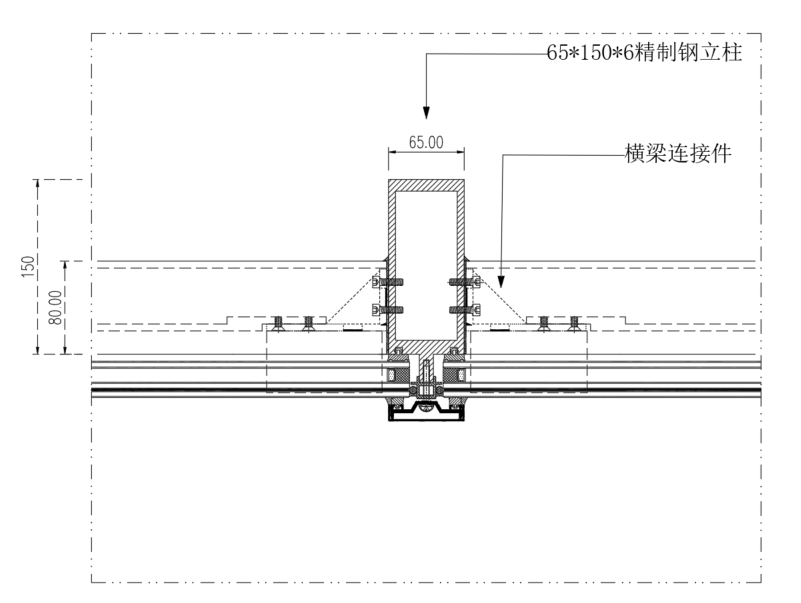

本图纸为西创系统装配式矩形精制钢标准节点构造，依托专属精制钢专利型材打造，采用模块化装配式榫卯结合隐蔽螺栓连接体系，整体结构规整、受力均衡、装配精度高。节点核心采用矩形高精精制钢型材，型材边角R角趋近于零，外观线条笔直纤细、立面平整顺滑，兼具极简装饰效果与高强结构性能，区别于普通钢制型材节点，质感与耐久性大幅提升。

节点采用立柱、横梁分体装配式安装结构，搭配定制专用插芯连接件与专利公母螺栓组件，通过不锈钢对穿螺接、精准销钉定位双重固定方式，实现无焊接干式装配施工。全程规避现场焊接作业，有效减少施工误差，预留充足微调空间，大幅提升安装效率，缩短施工周期，同时降低现场施工成本与安全隐患。所有连接构件均做隐蔽式设计，无外露五金配件，保证外立面整体通透整洁，适配现代极简幕墙、采光顶、装饰钢构等多种建筑场景。

型材经特殊精加工、表面剥皮及防腐强化处理，结构强度高、抗形变能力优异，具备良好的抗风压、防渗雨、耐候性能。节点整体结构契合装配式建筑施工标准，模块化构件可批量预制、现场快速拼装，拆装便捷、后期维护简便，兼顾结构安全性、施工便捷性与建筑美观性，是现代化高品质建筑钢构节点的优选系统方案。
