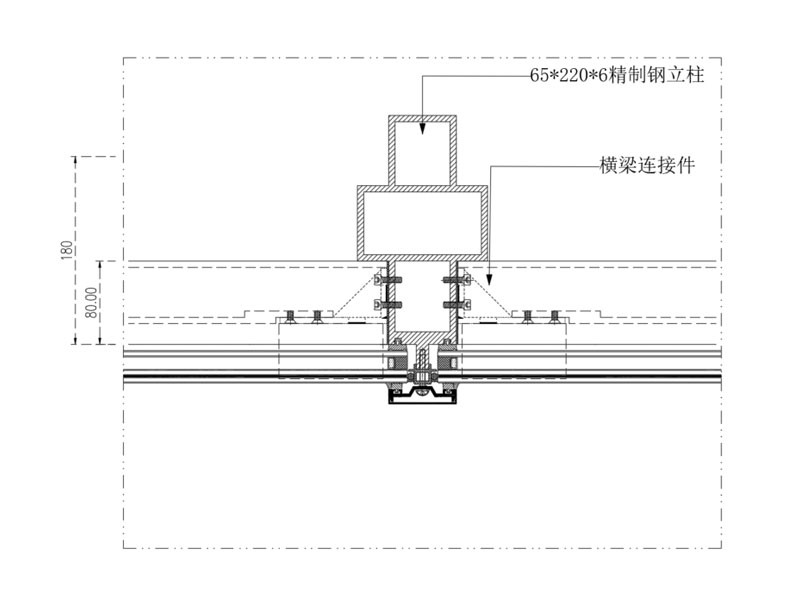

本详图为西创系统装配式中字形精制钢系统标准节点，主打高稳固、高通透立面模块化钢结构围护。系统采用工厂整体预制、现场干式装配工艺，无现场焊接湿作业，施工标准化高，成品分格规整、线条统一。

系统核心采用中字形加强截面，内部居中加筋形成双层中空腔体，结构对称、承载力强。相较普通单腔型材，抗弯、抗风压、抗形变性能大幅提升，有效解决大跨度型材易弯曲、稳定性差的问题，适配大面积通透立面与大跨度规整分格隔墙场景。

系统采用西创系统专属装配式连接件精密锁紧固定，型材端口数控精切，拼接严密、缝隙均匀。自带微调结构，可修正现场安装偏差，装配精度高、施工速度快。整体隐蔽式装配设计，无外露固件，立面简洁工整、质感高级。

系统配套专用密封防水、防尘构造，结合西创系统精制钢防腐耐候涂装，可有效抵御水汽、粉尘及温差侵蚀，长期保持型材结构稳定、分格规整，杜绝锈蚀、变形、松动隐患，耐久性能优异。

系统具备预制化、模块化、可拆装复用的绿色优势，运维简便、性价比高，广泛应用于高端写字楼、酒店、展厅等建筑的规整分格外立面、大跨度通透隔墙及精制钢装饰骨架工程。
