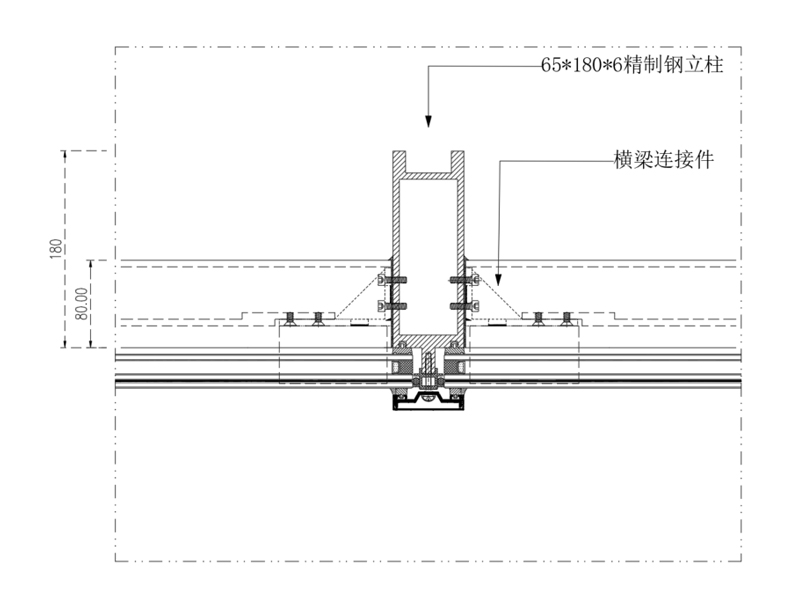

装配式凹型精制钢系统节点是一种应用于现代高端幕墙工程的创新型连接构造技术，其核心在于采用工厂预制的高精度凹型钢型材，通过装配式理念实现现场快速组装。该节点截面呈“凹”字形，具有超纤细的视觉效果和大跨度承载能力，且型材R角近乎为零，确保了外观的精致挺拔；其连接多采用创新的榫卯结构，结合气体保护熔焊工艺，使节点强度卓越，同时精制钢自身优良的防火性能可确保结构寿命与建筑主体同步。

构件在工厂预制时加工误差可控制在1毫米以内，现场通过对穿螺接或销钉连接等标准化方式安装，大幅减少了焊接作业，显著提升了施工效率与品质可控性。
