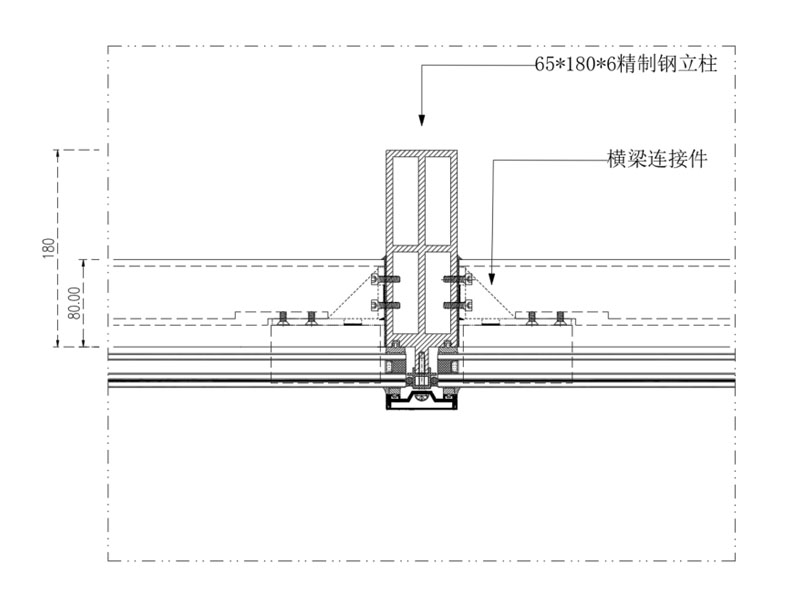

本图纸为西创系统装配式内十字形精制钢系统标准节点构造详图，系统采用工厂一体化预制、现场干式装配的施工工艺，核心构件采用西创系统高精度精制钢型材一体成型内十字截面结构，彻底摒弃传统现场焊接、切割等湿作业施工方式，安装便捷高效、成型效果规整统一。节点以精制钢横竖型材正交组合形成内置十字加强结构，内部十字筋板对称布局，有效优化型材内部受力结构，极大提升构件的竖向承载力、横向抗风压及抗形变能力，解决了普通钢型材刚度不足、易变形的痛点，适配高层建筑室内隔断、内墙装饰、通透围护等场景使用。

本西创系统内十字精制钢节点采用专用定制装配式连接件+精密螺栓锁紧固定，型材对接端口经高精度机加工处理，咬合紧密、尺寸精准，搭配专属微调调校结构，可精准修正现场安装偏差，有效提升安装精度、缩短施工工期。内十字中空加强构造让整体力流传递均衡稳定，结构受力均匀、整体性强，具备优异的抗震、抗压性能。同时节点配套一体化密封填充、防腐防护构造，结合西创系统专属精制钢防腐防锈涂装工艺，可有效隔绝水汽、空气腐蚀，耐候性极强，能够长期保持结构稳定，杜绝生锈、变形、松动等质量问题。

西创系统装配式内十字形精制钢节点采用隐蔽式装配设计，无外露螺丝与连接件，室内成型线条简约利落、质感高级，兼具结构稳固性与极简装饰美学。系统所有构件均可标准化批量预制、拆装便捷、可循环复用，绿色环保且后期维护成本低，广泛适用于高端写字楼、酒店、商业综合体、展厅等建筑的室内通透隔墙、装饰钢构、空间分隔精制钢系统工程。
