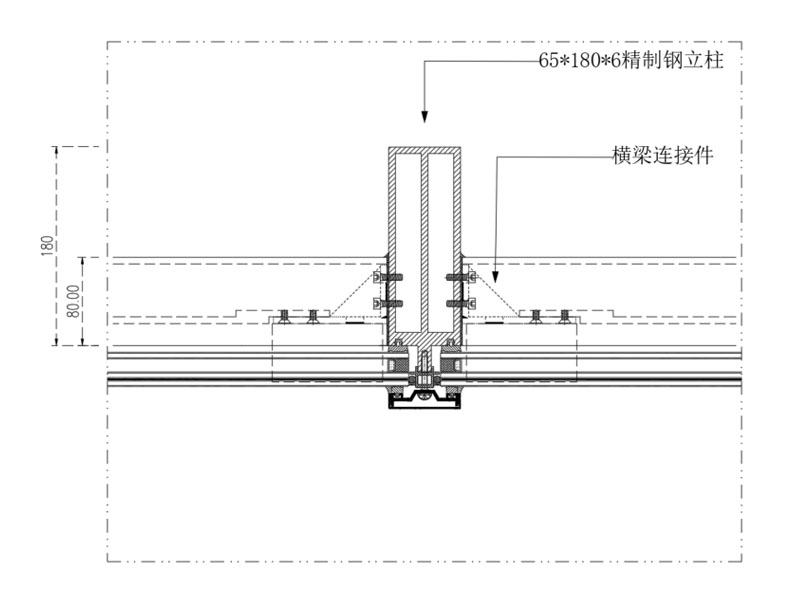

本图纸为西创系统装配式平日精制钢系统标准节点构造详图，系统采用工厂标准化预制、现场干式装配式安装工艺，核心构件采用西创系统高精度平日精制钢型材一体成型结构，摒弃传统现场焊接、打磨、涂装等湿作业施工，整体安装效率高、成品平整度优异，有效规避传统钢结构墙面凹凸不平、接缝杂乱等问题。节点采用平面一体式精制钢截面设计，型材板面平整规整、线条干净利落，结构厚薄均匀，在满足通透装饰效果的同时，保障了整体立面的完整性与统一性，适配各类极简平整饰面的室内外装饰围护场景。

本西创系统平日精制钢节点采用专用装配式隐形连接件与精密螺栓紧固装配，型材拼接端口经过高精度机加工处理，接缝严密、对齐度高，配套专属微调校正结构，可精准调节立面平整度与拼接缝隙，大幅提升现场安装精度，有效缩短施工周期。平整式截面结构受力均匀、传力清晰，整体结构稳定性强，具备良好的抗形变、抗风压性能，可有效保障大面积平整钢饰面的整体稳固性。同时系统搭配专用密封防尘、防腐防护构造，结合西创系统精制钢专属防腐耐候涂装体系，可有效抵御水汽、灰尘及外界环境侵蚀，长久保持板面平整光洁，不起锈、不变形、不松动。

西创系统装配式平日精制钢节点采用全隐蔽式装配设计，无外露固件、无突出节点，整体立面干净平整、极简高级，完美适配现代建筑极简平整的设计美学。系统构件支持批量工业化预制、模块化拆装、可循环利用，绿色环保且后期维护便捷、维护成本低，广泛适用于高端办公空间、酒店公区、商业展厅、轻奢工装项目的平整式钢构隔墙、背景饰面、通透围护等精制钢装饰系统工程。
