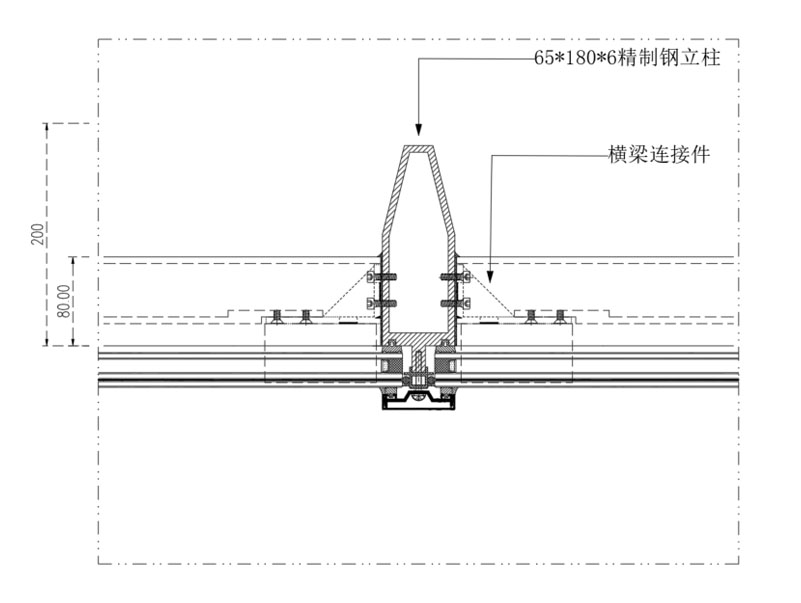

本图纸为西创系统装配式瓶形精制钢系统标准节点构造详图，系统采用工厂标准化预制、现场干式装配式安装工艺，核心构件采用西创系统高精度瓶形精制钢型材一体成型结构，摒弃传统现场焊接、现场改性、湿作业施工模式，整体成型一致性高、造型立体感强，有效解决常规直边钢型材造型单调、结构抗弯薄弱的问题。节点采用专属瓶形渐变截面构造，型材轮廓圆润规整、结构层次分明，独特的瓶形腔体结构可有效分散集中受力，在保留精致通透装饰效果的同时，大幅提升构件整体结构强度与立面层次感，适配现代建筑异形、轻奢造型的室内外装饰围护场景。

本西创系统瓶形精制钢节点采用专用装配式定制连接件与精密螺栓锁紧装配，型材拼接端口经高精度数控机加工处理，拼接咬合紧密、缝隙均匀、对齐精度高，配套专属微调调校结构，可有效修正现场安装偏差，提升整体立面安装平整度与成型效果，显著缩短现场施工工期。瓶形专属腔体结构受力传导均匀、结构稳定性好，具备优异的抗形变、抗风压与抗冲击性能，可充分满足异形造型立面的结构安全要求。同时系统配备专用密封防尘、防水防腐构造，结合西创系统精制钢专属防腐耐候涂装体系，可有效隔绝水汽、粉尘及外界温差侵蚀，长期保持型材造型完整、漆面完好，无锈蚀、无变形、无松动现象。

西创系统装配式瓶形精制钢节点采用全隐蔽式装配设计，无外露连接件与螺丝点位，整体立面造型流畅高级、质感独特，区别于常规平直钢构，兼具个性化造型美学与结构安全性能。系统构件支持工业化批量预制、模块化拆装、可循环复用，施工绿色环保、后期维护简单、运维成本低廉，广泛适用于高端酒店、商业综合体、艺术展厅、轻奢工装项目的造型式钢构隔断、异形立面围护、装饰造型钢构等精制钢系统工程。
