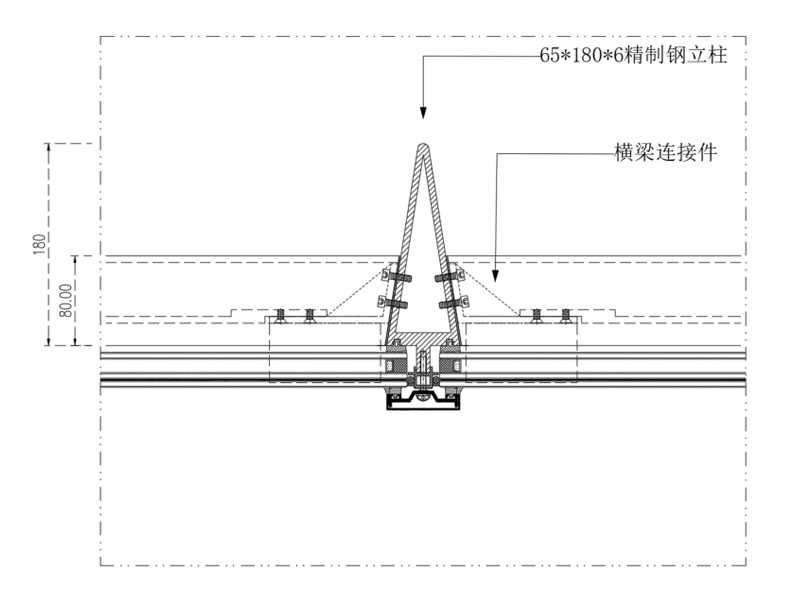

本图纸为西创系统装配式三角形精制钢系统标准节点构造详图，系统采用工厂标准化预制、现场干式装配式安装工艺，核心构件采用西创系统高精度三角形精制钢型材一体成型结构，摒弃传统现场焊接、切割打磨等湿作业施工模式，构件成型精度高、结构整体性好，彻底解决常规型材结构受力分散、稳定性弱的弊端。

节点采用专属三角形稳定腔体截面构造，依托三角形几何力学特性，结构布局稳固均衡，在塑造极具立体感的极简造型饰面的同时，大幅提升型材整体承载力、抗侧力及结构刚性，适配异形造型、大跨度、高稳定性要求的室内外建筑装饰围护场景。
