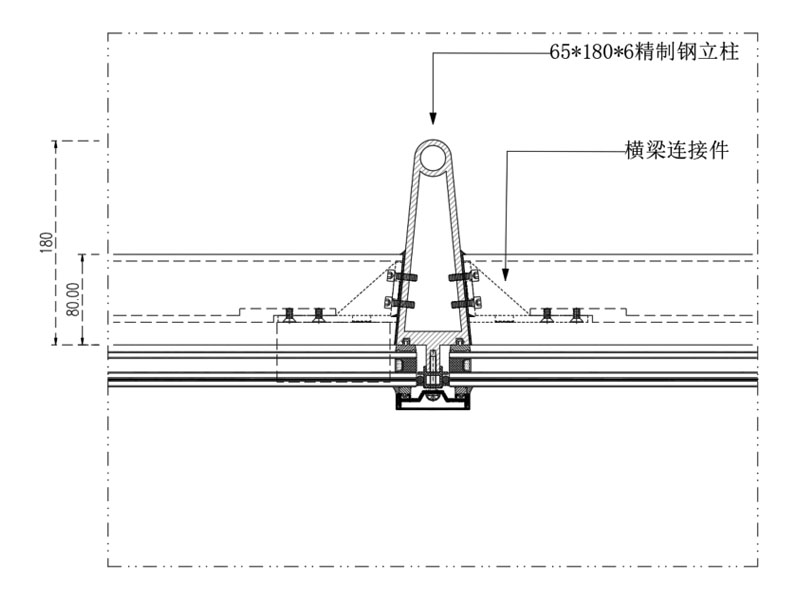

本详图为西创系统装配式梯形圆头精制钢系统标准节点，是适配现代建筑轻奢异形圆角收口的专属模块化围护钢结构体系。系统采用工厂一体预制、现场干式装配工艺，全程无焊接、打磨等湿作业，施工标准化程度高，成品整体一致性极佳。

系统核心特征为梯形腔体+圆弧圆头复合截面，区别于普通直角梯形型材，彻底解决棱角生硬、边角应力集中的痛点。梯形主体腔体保障竖向支撑与侧向刚度，结构稳固抗变形；端部圆弧无缝过渡，有效分散集中应力，同时打造柔和高级的曲面视觉质感，兼具优异结构性能与异形造型层次感，适配各类圆角、渐变、曲面造型围护及隔断场景。

安装方面，西创系统配套专属装配式连接件与精密锁紧螺栓，型材端口数控精密加工，拼接贴合紧密、缝隙均匀。自带微调结构，可适配现场安装偏差，大幅提升安装精度、缩短施工周期。整体采用全隐蔽式装配设计，无外露固件，立面干净平整、质感精致高端。

耐久防护上，系统集成专用密封防水、防尘构造，搭配西创系统精制钢专属防腐耐候涂装体系，可有效抵御温差、水汽、粉尘侵蚀，长期保持型材圆弧造型规整、漆面完好，杜绝锈蚀、变形、松动等问题，结构耐久性优异。

整套系统具备预制化、模块化、可拆装循环利用的绿色优势，运维简单、成本低廉，广泛应用于高端酒店、商业综合体、展厅、甲级写字楼的圆角造型隔墙、异形渐变外立面、精制钢装饰收口等高端围护工程。
