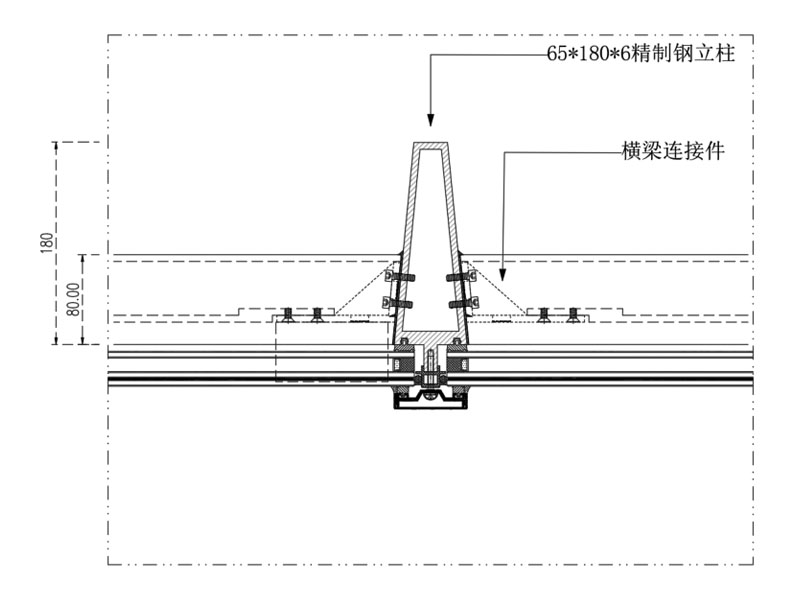

本图纸为西创系统装配式梯形精制钢系统标准节点构造详图，系统采用工厂标准化预制、现场干式装配式安装工艺，核心构件采用西创系统高精度梯形精制钢型材一体成型结构，摒弃传统现场焊接、切割打磨等湿作业施工模式，构件成型精度高、整体线条规整，有效改善常规型材立面单薄、受力集中、造型单一的短板。节点采用专属梯形渐变腔体截面构造，上下宽窄有序、结构层次分明，斜面受力传导合理，在打造独特斜面极简装饰效果的同时，显著提升型材整体侧向刚度、抗压能力与结构稳定性，适配渐变造型、层次感立面、高低错落的室内外高端装饰围护场景。

本西创系统梯形精制钢节点采用专用装配式定制连接件与精密螺栓锁紧装配，型材拼接端口经高精度数控机加工处理，拼接贴合紧密、接缝均匀顺直，配套专属微调调校结构，可有效修正现场安装偏差，大幅提升立面拼缝精度与整体成型质感，有效缩短现场施工周期。梯形腔体结构受力传导均匀、支撑性强，整体抗形变、抗风压、抗疲劳性能优异，可充分满足渐变造型立面及大面积围护结构的安全设计要求。同时系统配备专用密封防尘、防水防腐构造，结合西创系统精制钢专属防腐耐候涂装体系，可有效隔绝水汽、粉尘及温差变化带来的侵蚀，长期保持型材造型平整规整、结构稳定，杜绝锈蚀、弯曲、松动等质量隐患。

西创系统装配式梯形精制钢节点采用全隐蔽式装配设计，无外露连接件与螺丝点位，立面斜面线条流畅干净、层次质感高级，突破常规平直钢构的单调观感，兼具独特建筑造型美学与可靠结构性能。系统构件支持工业化批量预制、模块化拆装、循环复用，施工绿色环保、安装高效快捷、后期运维简便，广泛适用于高端写字楼、星级酒店、艺术展厅、商业综合体的渐变造型隔墙、层次感外立面、异形精制钢装饰骨架等系统工程。
