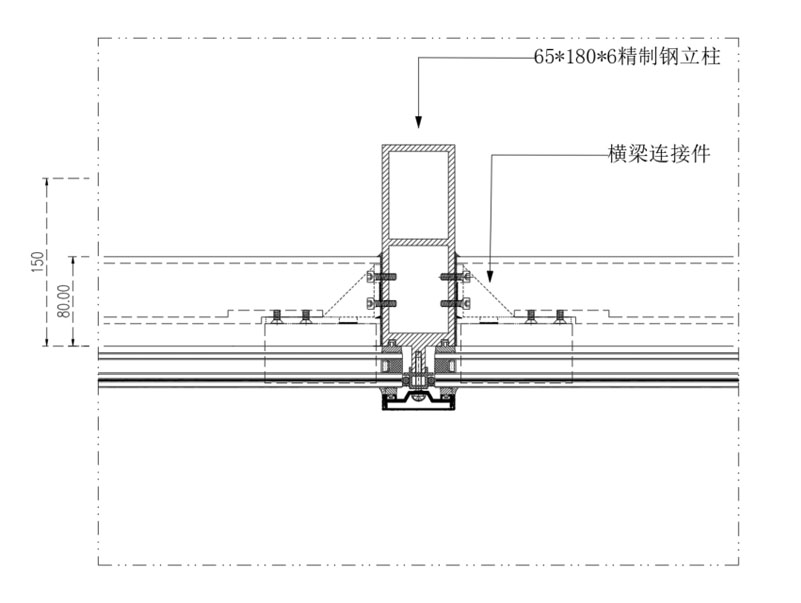

本图纸为西创系统装配式日形精制钢系统标准节点构造详图，系统采用工厂标准化预制、现场干式装配式安装工艺，核心构件采用西创系统高精度日形精制钢型材一体成型结构，摒弃传统现场焊接、切割打磨等湿作业施工模式，整体构件成型精度高、立面规整度强，有效弥补普通单一腔体型材刚度不足、易弯曲变形的缺陷。节点采用标准日字形双层腔体截面构造，内部横竖筋板一体衔接、结构布局均衡，在保留精致通透的装饰观感的同时，大幅提升型材整体抗弯、抗压及结构稳定性，适配大跨度、高通透的室内外建筑装饰围护场景。

本西创系统日形精制钢节点采用专用装配式定制连接件与精密螺栓锁紧装配，型材拼接端口经高精度数控机加工处理，拼接贴合紧密、缝隙均匀统一，配套专属微调调校结构，可有效修正现场安装偏差，大幅提升立面安装精度与整体成型效果，有效缩短现场施工周期。日字形双层腔体结构力流传递清晰均匀，整体结构承载力强、抗形变、抗风压性能优异，可充分满足大面积通透钢构立面的结构安全设计要求。同时系统配备专用密封防尘、防水防腐构造，结合西创系统精制钢专属防腐耐候涂装体系，可有效隔绝水汽、粉尘及温差腐蚀，长期保持型材结构完好、漆面平整，杜绝锈蚀、变形、松动等问题。

西创系统装配式日形精制钢节点采用全隐蔽式装配设计，无外露连接件与螺丝点位，整体立面线条简约工整、质感精致高级，兼顾极简建筑美学与稳固结构性能。系统构件支持工业化批量预制、模块化拆装、循环复用，施工绿色环保、安装便捷高效、后期运维简单，广泛适用于高端写字楼、酒店、商业展厅、公共建筑的通透隔墙、外立面围护、装饰精制钢骨架等系统工程。
