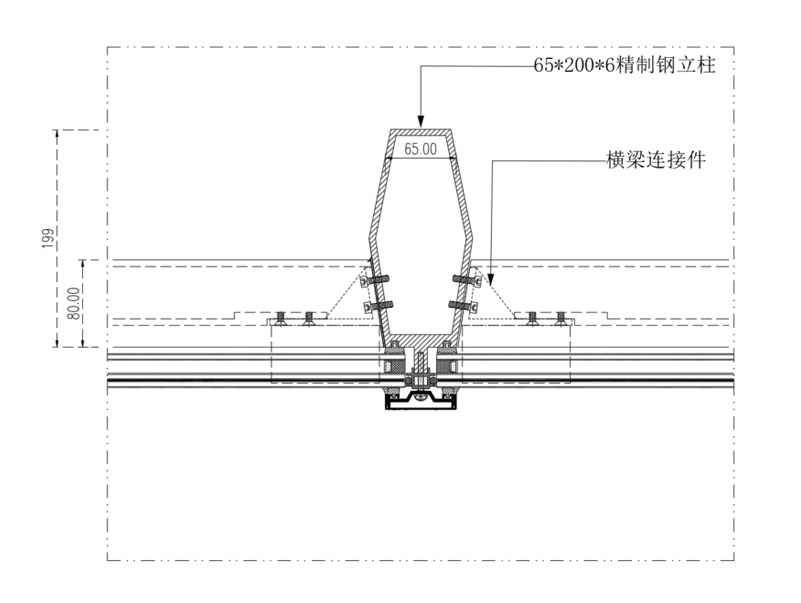

西创系统装配式鼓形精制钢系统节点图展示了一种应用于高端幕墙工程的特殊连接构造技术，其核心在于采用工厂预制的“鼓形”精制钢型材，通过装配式理念实现现场高效精准安装。该节点截面呈独特的鼓形形态，属于高度定制化的非标截面，旨在实现超纤细的视觉效果与大跨度承载能力的统一，满足建筑美学与结构力学的双重需求；其连接多采用创新的榫卯结构，结合气体保护熔焊工艺，确保了节点的高强度与整体稳固性。

所有构件均在工厂完成高精度预制，加工误差可控，现场通过对穿螺接或销钉连接等标准化方式快速组装，大幅减少了焊接作业，显著提升了施工效率与品质可控性。在防腐处理上，节点连接处采用优质五金件配以三元乙丙隔离垫块，有效解决腐蚀电位问题，同时西创系统提供超级防腐体系涂装，进一步保障了耐久性。
