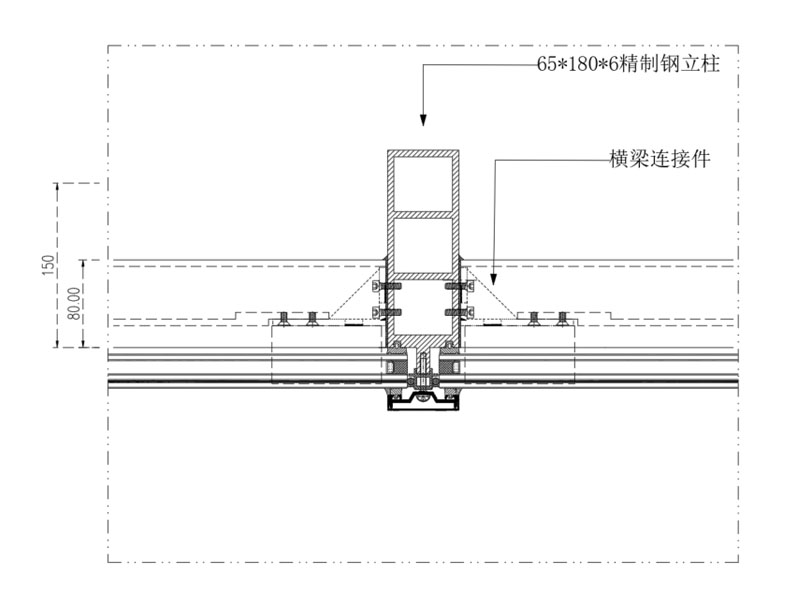

本图纸为西创系统装配式目形精制钢系统标准节点构造详图，整体采用工厂预制、现场装配的模块化施工模式，核心构件采用西创系统高精度精制钢型材弯折成型目字形截面结构，摒弃传统现场焊接作业，实现全干法装配式安装施工。节点主体由精制钢立柱、横梁、内置加强芯板、专用连接件及密封防水构件组成，目字形中空截面构造兼顾结构轻量化与整体刚度，有效提升型材抗弯、抗扭性能，可适配大跨度、高通透的建筑外立面设计需求。

本西创系统节点连接采用标准化螺栓装配固定方式，构件接口经精密机加工处理，尺寸精度高、贴合性好，配备专用微调结构，可适配现场安装误差调节，有效降低施工难度、缩短施工周期。系统通过目字形截面的腔体结构与分层连接构造，优化力流传递路径，荷载传递均匀清晰，节点受力稳定可靠，大幅提升整体结构的抗震性能与抗风压能力。同时西创系统节点配套专用密封、防腐构造，配合精制钢专属防腐涂装体系，可有效抵御雨水侵蚀、温差变化及户外恶劣环境影响，杜绝渗水、锈蚀等问题，保障系统长期稳定运行。

西创系统该节点构造造型简洁规整，隐蔽式连接设计无外露连接件，兼顾建筑外立面极简美观的装饰效果与结构安全性能，构件可批量预制、拆装更换、循环利用，兼具施工高效性、结构安全性与绿色环保性，广泛适用于现代高端建筑幕墙、采光顶及钢结构装饰围护系统。
